Тиристорные преобразователи частоты для индукционного нагрева с выходной частотой 0,2 - 10 kHz

Преобразователи частоты типовой серии TMK предназначены для питания индукционного нагревательного, закалочного, плавильного и другого технологического оборудования с нагрузкой, созданной параллельным или параллельно-последовательным резонансным контуром.

Принцип действия

Преобразователи TMK состоят из входного силового выключателя QS, управляемого выпрямителя (1), сглаживающего дросселя (2), инвертора тока (3), пускового контура(4) и защиты от перенапряжения (5), (6). Питание осуществляется из сети низкого или высокого напряжения (50 Hz) через согласующий трансформатор (не является частью поставки преобразователя).

Управление работой преобразователя и защиту электронных элементов при аварийных состояниях обеспечивает система управления, состоящая из регулятора, преобразователей и свободно программируемого автомата.

Для охлаждения электронных и других элементов силовых контуров применяется закрытая система водяного охлаждения.

Конструкция тиристорного преобразователя частоты

Преобразователь частоты размещен в двух жестко скреплённых стальных шкафах со степенью защиты IP 43.

В левом шкафу расположен выпрямитель, инвертор, пусковой контур, сглаживающий дроссель, коммутационные дроссели, входные и выходные клеммы, защита от перенапряжения, датчики напряжения, тока и температуры охлаждающей воды и воздуха, распределитель охлаждающей воды с датчиками давления и уровня охлаждающей воды.

В правом шкафу в нижней части установлен насос и теплообменник вода-вода, в верхней части - управляющие контуры, включая ванну регулятора. В шкафах обеспечена принудительная циркуляция воздуха. Воздух охлаждается при прохождении через водяной охладитель в средней части правого шкафа.

Система водяного охлаждения двухконтурная. Внутренний закрытый контур охлаждает тиристоры, сглаживающие и коммутационные дроссели и резисторы защитных RC-элементов. Контур составлен из нежелезных материалов и заполнен водой с низкой электропроводностью.
В силовых контурах использованы тиристоры и диоды дисковой формы с интенсивным двухсторонним охлаждением. Водяное охлаждение контролируется термостатами.

Новое решение управляющих контуров и общее решение конструкции преобразователей частоты серии TMK является значительным прогрессом в области преобразователей типа инвертор тока.

Преимущества TMK

Высокая энергетическая эффективность во всём интервале мощностей – более 90%
Интервал настройки мощностей от 10 % до 100 % номинальной величины.
Диапазон выходной частоты (f_min – f_max) у отдельных типов
33 % - 100 % номинальной частоты
Закрытый контур охлаждения с водой низкой электропроводности ограничивает негативные электрохимические воздействия на элементы системы охлаждения и обеспечивает хорошее состояние изоляции силовых контуров
Высокая степень защиты позволяет расположить преобразователь в пыльной среде
Надёжность запусков и работы преобразователя в широком диапазоне импеданса нагрузки
Совершенное гальваническое разделение управляющих и силовых контуров
Простая и наглядная система управления с небольшим количеством заменяемых модулей повышает надёжность, упрощает локализацию сбоя и быстрое восстановление работы
Высокая устойчивость контуров управления по отношению к внешним электромагнитным помехам

Параметры TMK

Преобразователи частоты для индукционного нагрева, закаливания и плавильных печей с параллельным резонансным контуром:

Тип	U₂ [V]	f_max [kHz]	f_min - f_max [kHz]	P₂ [kW]						A [мм]
TMK - F1	600 650 680	0.6 1.5 3 4 6 8 1.5	0.2 - 0.6 0.5 - 1.5 1 - 3 1.5 - 4 2 - 6 3 - 8 0.5 - 1.5	100 100 100 100 100 200 630	120 120 120 120 120 250	160 160 160 160 160	200 200 200 200	250 250 250 250	315 315	1430
TMK - F2	600 800	0.6 1.5 3 4 6 1 1.5 3	0.2 - 0.6 0.5 - 1.5 1 - 3 1.5 - 4 2 - 6 0.4 - 1 0.5 - 1.5 1 - 3	400 400 315 315 200 800 800 630	500 500 400 400 250 1000	630 630 500 315				1430 1830
TMK - G1	400 500	10 10	4 - 10 4 - 10	80 100	100 120	120 160				1430
TMK - G2	400 500	10 10	4 - 10 4 - 10	160 200	200 250					1430

Преобразователи частоты для плавильных печей с параллельно-последовательным резонансным контуром:

Тип	U₂ [V]	f_max [kHz]	f_min - f_max [kHz]	P₂ [kW]	A [мм]
TMK - F1	750	1,5	0,5 - 1,5	do 400	1430
TMK - F2	750	1,5	0,5 - 1,5	do 630	1430

Габаритный чертёж

Типовое обозначение

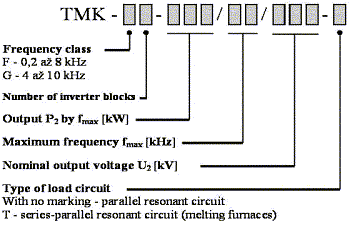

Код обозначения преобразователей частоты:

Концепция решения преобразователей частоты типовой серии TMK позволяет создавать другие варианты. Наши специалисты с удовольствием проконсультируют Вас по техническим возможностям.

Преобразователь частоты тип TMK – F2
