Simulace indukčního ohřevu ocelového výpalku

Protože se výpalek ohřívá pro tváření, musí být ohřátý rovnoměrně. Pomocí 3D simulace lze zjistit, kde se vyvíjí nejvíce tepla a optimalizovat tvar cívky a polohu polotovaru pro nejrovnoměrnější ohřev. Rozložení Joulova tepla je zobrazeno na Obr. 2 a Obr. 3. Červené pruhy odpovídají poloze závitů cívky, protože se polotovar hřeje nejvíce v blízkosti vodiče cívky. Vnější hrany rovnoběžné se směrem proudu se přehřívají, vnější hrany kolmé ke směru proudu se nedohřívají. Elektrická účinnost v nemagnetickém stavu je 63%.

Obr. 2 - Joulovo teplo – horní pohled

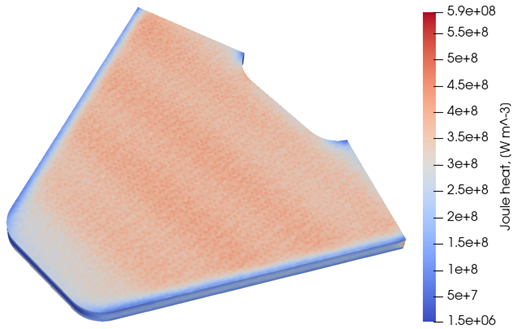

Obr. 3 – Joulovo teplo – dolní pohled
